Podłączanie do narzędzia kabla USB do komunikacji z komputerem
Metoda nawiązywania komunikacji między komputerem a narzędziem różni się w zależności od narzędzia. Większość nowszych modeli narzędzi korzysta z połączenia USB.
Aby można było podłączyć narzędzie do komputera, kabel USB musi mieć z jednej strony złącze USB typu A. Drugi koniec kabla musi mieć złącze USB Mini-b (5-stykowe).
| 1. | Podłącz koniec kabla ze złączem typu A do gniazda USB w komputerze. |
| 2. | Podłącz drugi koniec kabla do gniazda USB w narzędziu. |
|
Typowy kabel USB i połączenie |
|
|
|
|
| 3. | Podłącz zasilacz sieciowy i użyj go do zasilania narzędzia, a następnie włącz narzędzie. |

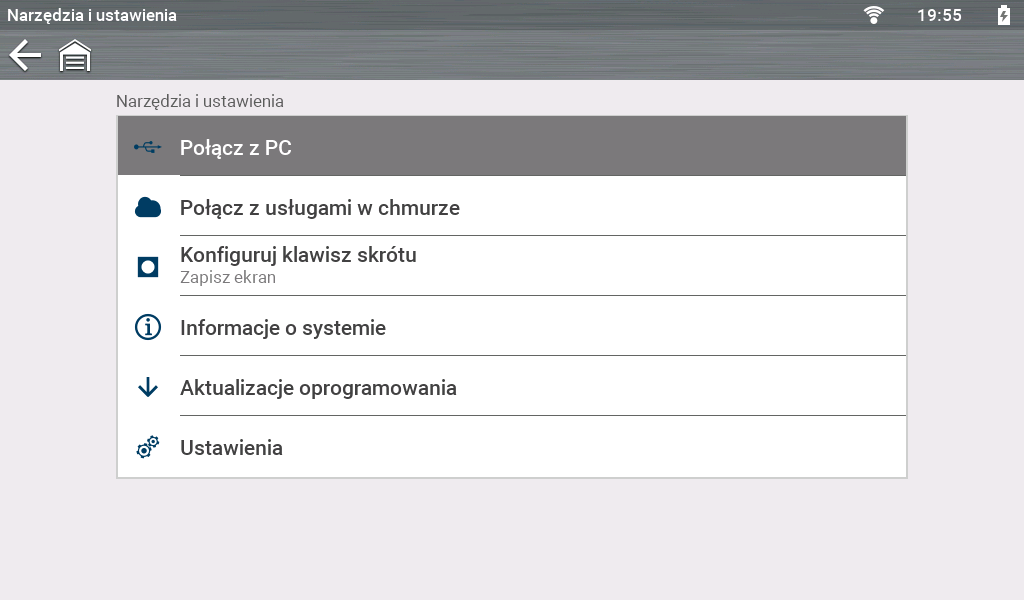

| 4. | Na ekranie głównym narzędzia diagnostycznego wybierz opcję Tools (Narzędzia), a następnie wybierz z menu opcję Connect-to-PC (Połącz z komputerem — typowy ekran przedstawiono poniżej). Połączenie USB jest nawiązywane automatycznie. |
| 5. | Na komputerze uruchom aplikację ShopStream Connect. |
Alternatywne połączenie (karta micro SD)
Jeśli połączenie USB jest niemożliwe, w celu uzyskania dostępu do plików można użyć karty micro SD narzędzia diagnostycznego.
| 1. | Przy wyłączonym narzędziu diagnostycznym wyjmij kartę micro SD. |
| 2. | Aby uzyskać dostęp do plików za pomocą oprogramowania SSC, użyj podłączonego do komputera czytnika kart micro SD. |
