OBD_Direct

OBD-II/EOBD

Het pictogram OBD-II/EOBD bevindt zich in het beginscherm. Met deze functie hebt u toegang tot "globale" OBD-II/EOBD-gegevens.

Generieke OBD-II/EOBD-gegevens zijn gegevens die zijn beperkt tot emissiegerelateerde diagnostiek, zoals:

●

Het controleren van emissiegerelateerde diagnostische probleemcodes

●

Het controleren van de oorzaak van een ingeschakeld storingslampje (MIL)

●

Het controleren van de bewakingsstatus voorafgaand aan emissiegerelateerde certificeringstesten

●

Toegang tot de 10 OBD-II-servicemodi

●

De status van de gereedheidscontrole controleren

De OBD-II/EOBD-functie kan nuttig zijn in een situatie waarin het voertuig niet wordt herkend of een OBD-II-compatibel voertuig is dat niet wordt ondersteund door de verbeterde scannersoftware, aangezien u nog steeds toegang hebt tot "generieke" OBD-II/EOBD-codes en -gegevens.

De functie OBD-II/EOBD kan ook worden gebruikt voor toegang tot "generieke" OBD-II/EOBD-gegevens voor met OBD-II/EOBD compatibele voertuigen die niet zijn opgenomen in databases van de functie Scanner.

OBD Direct

OBD Direct Check biedt een snelle manier om toegang te krijgen tot "globale" OBD-II/EOBD-gegevens.

Selecteer vanaf het beginscherm OBD-II/EOBD > OBD Direct.

Communicatie starten

Sluit de datakabel aan en selecteer vervolgens in het beginscherm

OBD-II > ODB Direct > Communicatie starten

Volg de aanwijzingen op het scherm totdat het diagnose-instrument communicatie met het voertuig tot stand brengt.

Het scherm geeft het volgende weer:

–

aantal gedetecteerde regelmodules

–

welke ECM communiceert

–

het type communicatieprotocol

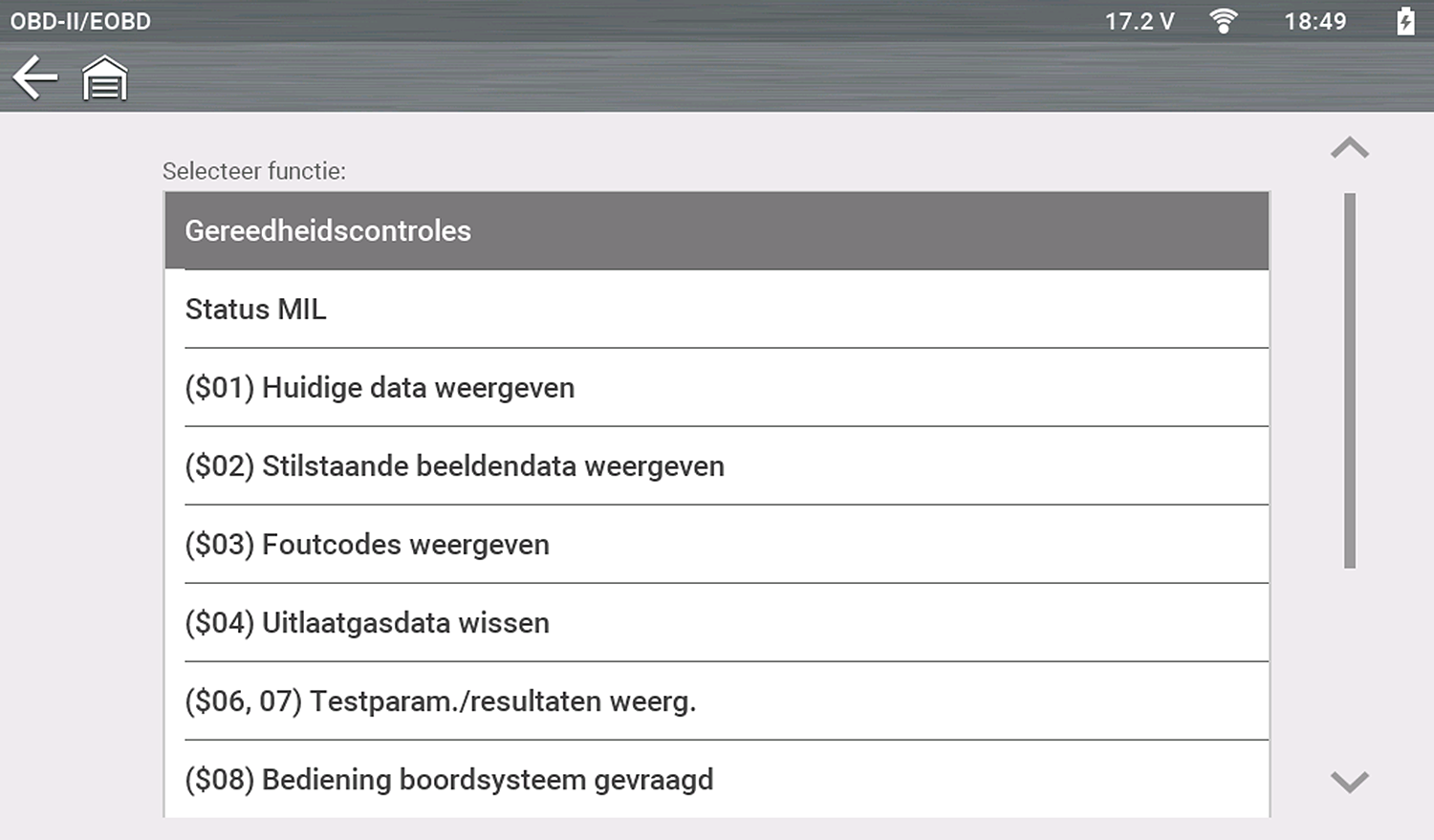

Selecteer Doorgaan om beschikbare tests te selecteren.

Niet alle servicemodi worden door alle voertuigen ondersteund. De beschikbare menuopties variëren dus.

Gereedheidscontroles

Gereedheidscontroles geven de status van het gereedheidscontrolesysteem weer. Dit systeem voert continue en periodieke tests uit om de status van emissiegerelateerde subsystemen te controleren.

Opties:

●

Uitgevoerde controles sinds gewiste storingscode—hiermee wordt de status weergegeven van alle controletests die zijn uitgevoerd sinds de laatste keer dat het ECM-geheugen is gewist.

●

Uitgevoerde controles tijdens deze cyclus—Hiermee wordt alleen de status weergegeven van de controletests die zijn uitgevoerd tijdens de huidige rijcyclus. Deze worden opnieuw ingesteld wanneer het contact wordt uitgeschakeld.

Indicatoren:

● Groen pictogram 'a'-teken - Test voltooid

●

Grijs pictogram '—'-teken - Test niet voltooid

●

Rood pictogram 'X'-teken - Test niet ondersteund door voertuig

Gebruik het pictogram Opslaan om de controlegegevens op te slaan als een .SCM-bestand.

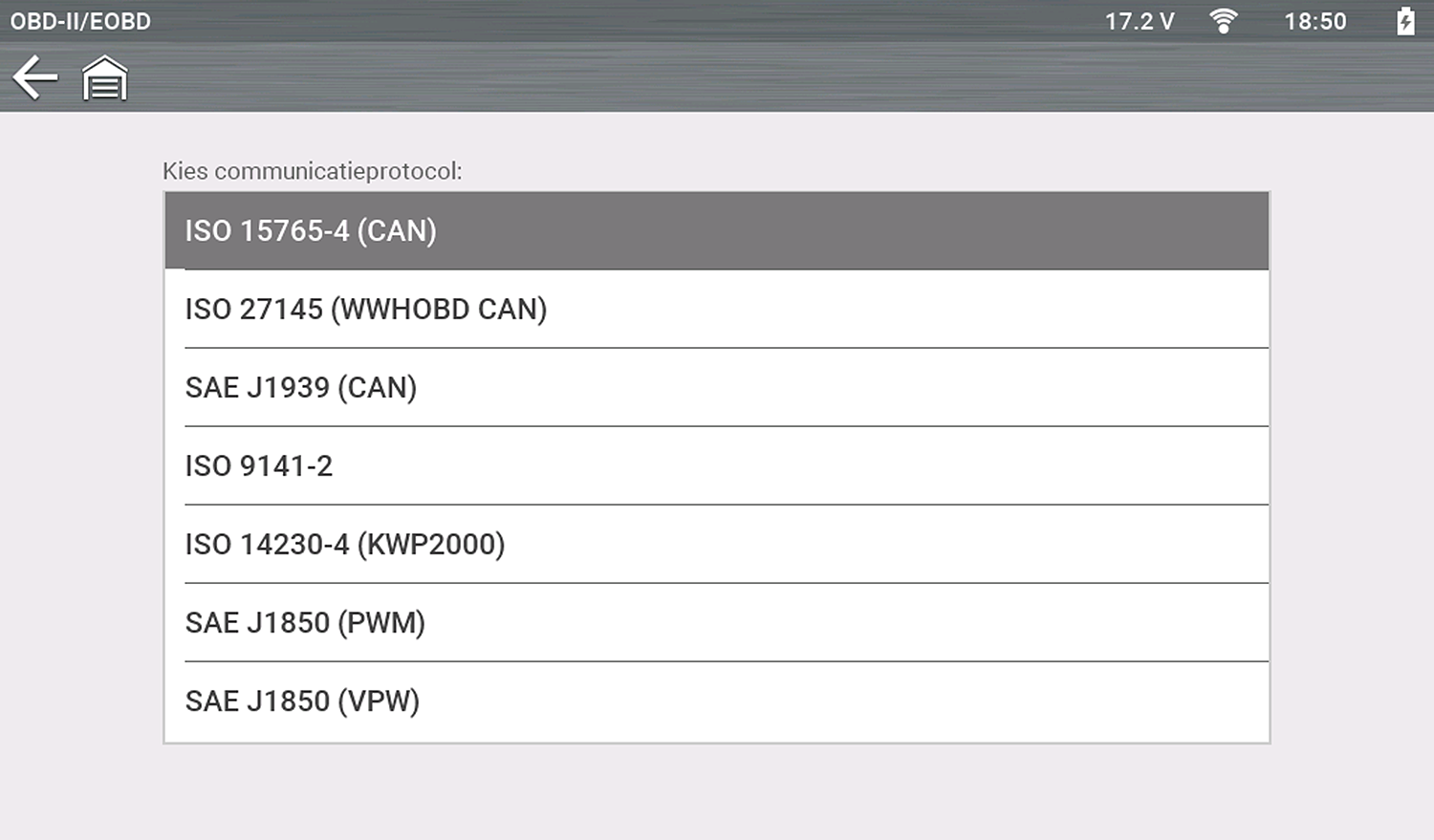

Handmatige protocolselectie

Een c ommunicatieprotocol is een gestandaardiseerde manier om gegevens over te dragen tussen een ECM en een diagnose-instrument.

Voorbeelden van communicatieprotocollen:

●

ISO 15765-4 (CAN)

●

ISO 27145 (WWHOBD CAN)

●

ISO J1939 (CAN)

●

ISO 9141-2 (K-LINE)

●

SAE J1850 PWM (pulsbreedtemodulatie)

●

SAE J1850 VPW (variabele pulsbreedte)

●

ISO 14230-4 (Keyword Protocol 2000)

●

SAE J2284/ISO 15765-4 (CAN)

Wanneer er wordt geprobeerd om communicatie met de ECM tot stand te brengen, probeert het diagnose-instrument om via elk protocol te communiceren om te bepalen welk protocol wordt gebruikt. Tijdens normaal gebruik wordt het communicatieprotocol automatisch gedetecteerd. Als automatische detectie mislukt, kan het communicatieprotocol handmatig worden geselecteerd met deze optie.

Het gebruik van niet-ondersteunde OBD-communicatieprotocollen kan leiden tot inschakeling van waarschuwingslampjes en het instellen van netwerkgebonden fouten. Gebruik de optie voor handmatige selectie alleen wanneer het OBD-protocol al bekend is.

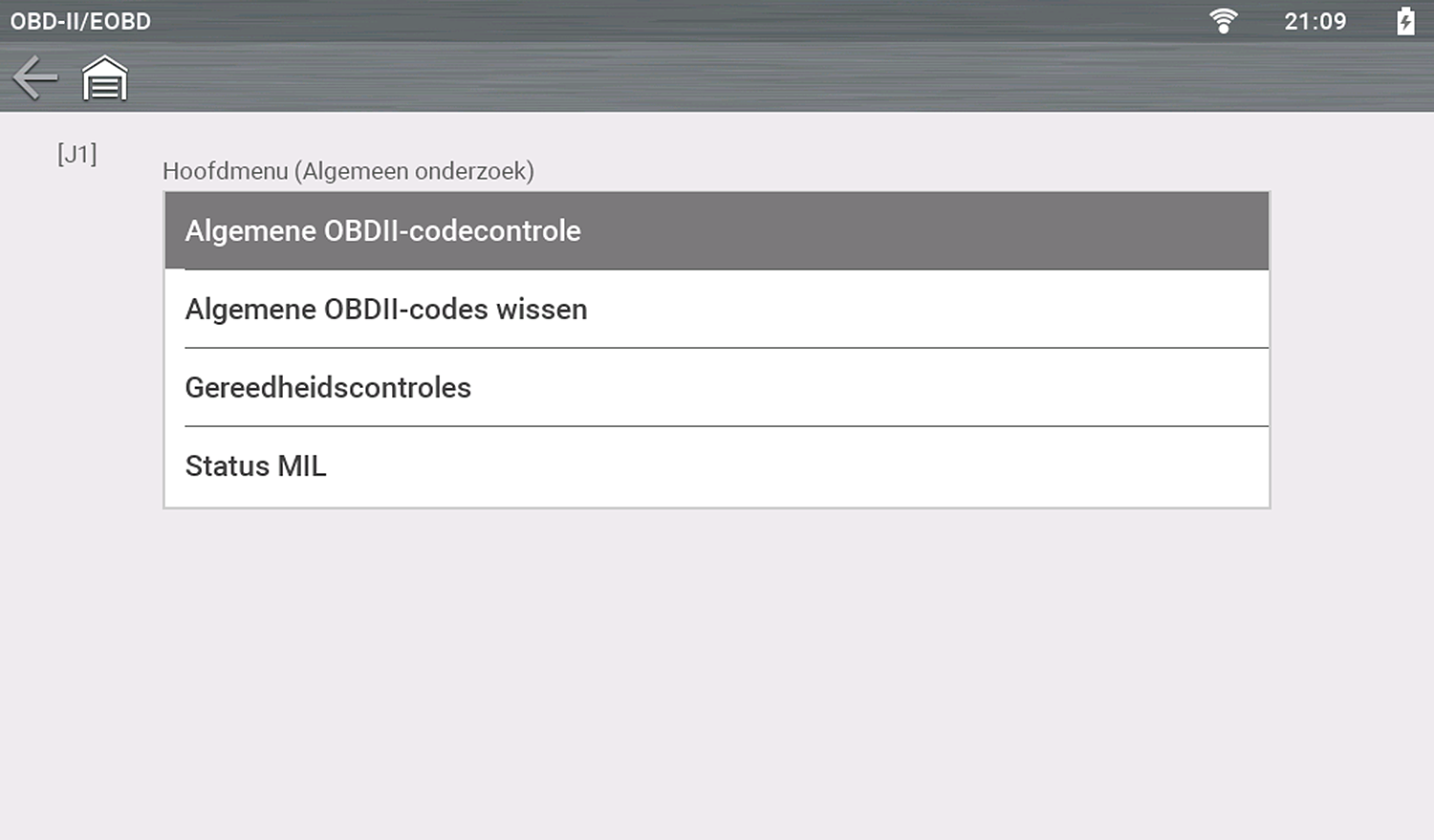

OBD-II-statuscontrole

OBD-II-statuscontrole biedt een snelle manier om emissiegerelateerde diagnostische foutcodes (DTC's) en gereedheidscontroles te controleren/wissen.

Selecteer vanaf het beginscherm OBD-II/EOBD > OBD-II-statuscontrole

Globale OBD-II-codecontrole

Selecteer vanaf het beginscherm OBD-II/EOBD > OBD-II-statuscontrole > Globale OBD-II-codecontrole

Globale OBDII-codecontrole geeft opgeslagen emissiegerelateerde generieke DTC's (codes en codes in behandeling) weer

(Waar van toepassing) SureTrack-informatie is niet toegankelijk in OBD-II/EOBD-modus.

Codes

Codes geeft huidige emissiegerelateerde DTC's weer. OBD-II/EOBD-codes krijgen voorrang op basis van de ernst van de emissie. De prioriteit van de code bepaalt hoe het storingslampje (MIL) brandt en met welke procedure de code kan worden gewist. Verschillende voertuigfabrikanten hebben de beoordeling verschillend geïmplementeerd. Er zijn daarom verschillen tussen merken.

Codes in behandeling

Codes in behandeling zijn codes waarvoor aan de instellingsvoorwaarden is voldaan tijdens de laatste rijcyclus, maar waarvoor tijdens twee of meer opeenvolgende rijcycli nog aan deze voorwaarden moet worden voldaan voordat de storingscode daadwerkelijk wordt ingesteld.

Bespaar kostbare tijd door deze service te gebruiken om testresultaten te controleren na één rijcyclus na een voertuigreparatie en codewisprocedure.

●

Als een test tijdens de rijcyclus is mislukt, wordt de aan die test gekoppelde storingscode gerapporteerd. Als de te verwachten storing niet binnen 40 tot 80 opwarmcycli opnieuw optreedt, wordt de fout automatisch uit het geheugen gewist.

●

Testresultaten die door deze service worden gerapporteerd, duiden niet noodzakelijkerwijs op een defecte component of een defect systeem. Als de testresultaten op een andere storing wijzen nadat er meer is gereden, wordt er een storingscode ingesteld om een defecte component of een defect systeem aan te duiden en gaat het storingslampje (MIL) branden.
