Aan de slag

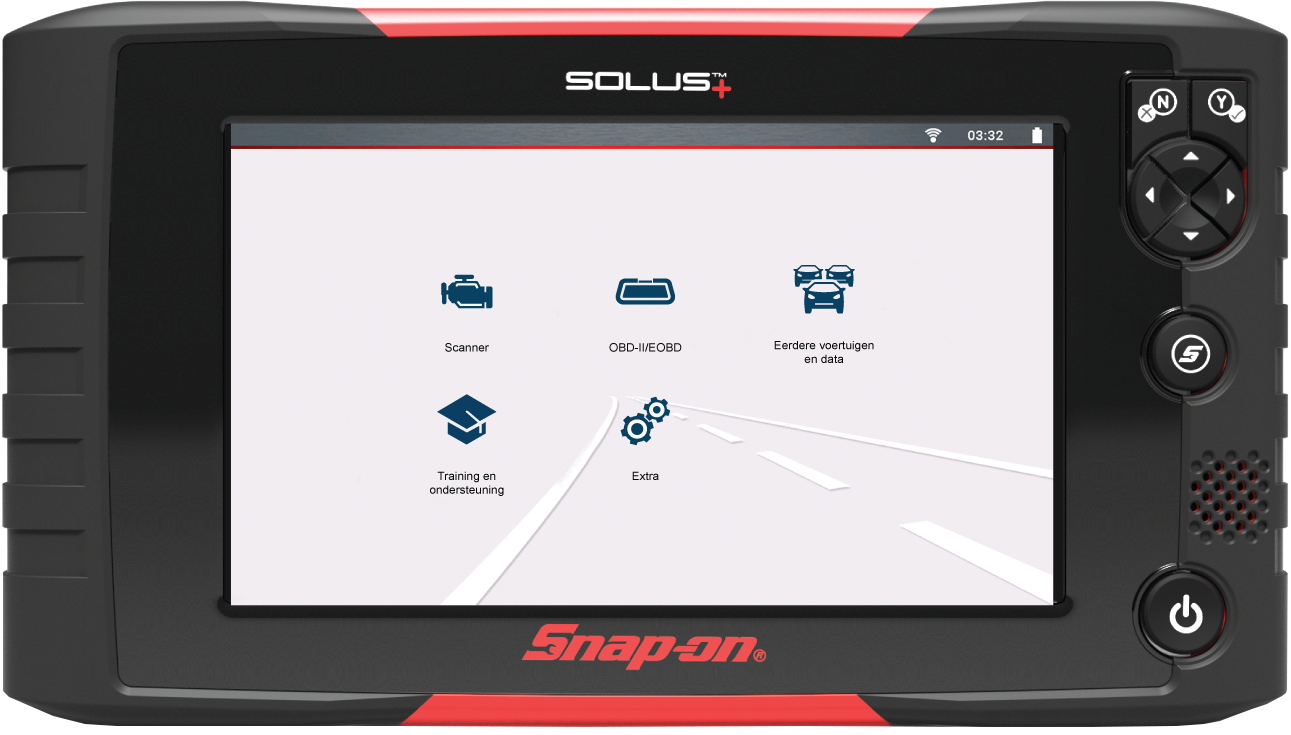

Klik op een afbeelding om uit te vouwen en klik nogmaals om de grootte opnieuw in te stellen. Probeer het op de afbeelding hierboven!  Geldt niet voor alle afbeeldingen/illustraties.

Gebruik de TERUG-knop van uw browser om de laatst bezochte pagina te bekijken. Zie voor meer informatie over het gebruik van deze toepassing Informatie over Help.

Er zijn vier druktoetsen en een multi-directioneel bedieningselement dat zich rechts op het diagnose-instrument bevindt. Alle overige bewerkingen met het diagnose-instrument worden beheerd via het aanraakscherm.

Voor de meeste bewerkingen worden de bedieningselementen van het aanraakscherm gebruikt, maar de bedieningstoetsen kunnen ook worden gebruikt om te navigeren en functies te selecteren.

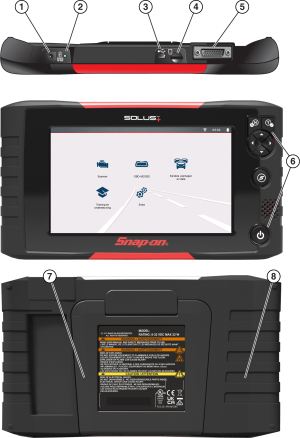

Item

Knop

Beschrijving

1

–

Stroomaansluiting

2

–

Led-indicator van de batterijstatus

3

–

Mini USB-aansluiting

4

–

Micro Secure Digital-kaart (uSD)

Bevat programmering van het besturingssysteem.

BELANGRIJK
De uSD-kaart moet geïnstalleerd zijn
voor gebruik. Verwijder de kaart
niet.

5

–

Datakabelconnector

6

N/Annuleren

J/Accepteren

Pijltoetsen

S (Snelkoppeling)

Programmeerbare functieknop
die een snelkoppeling kan bieden voor
het uitvoeren van verschillende routinetaken

Aan/uit

7

–

Uitklapbare standaard

8

–

Batterijklep

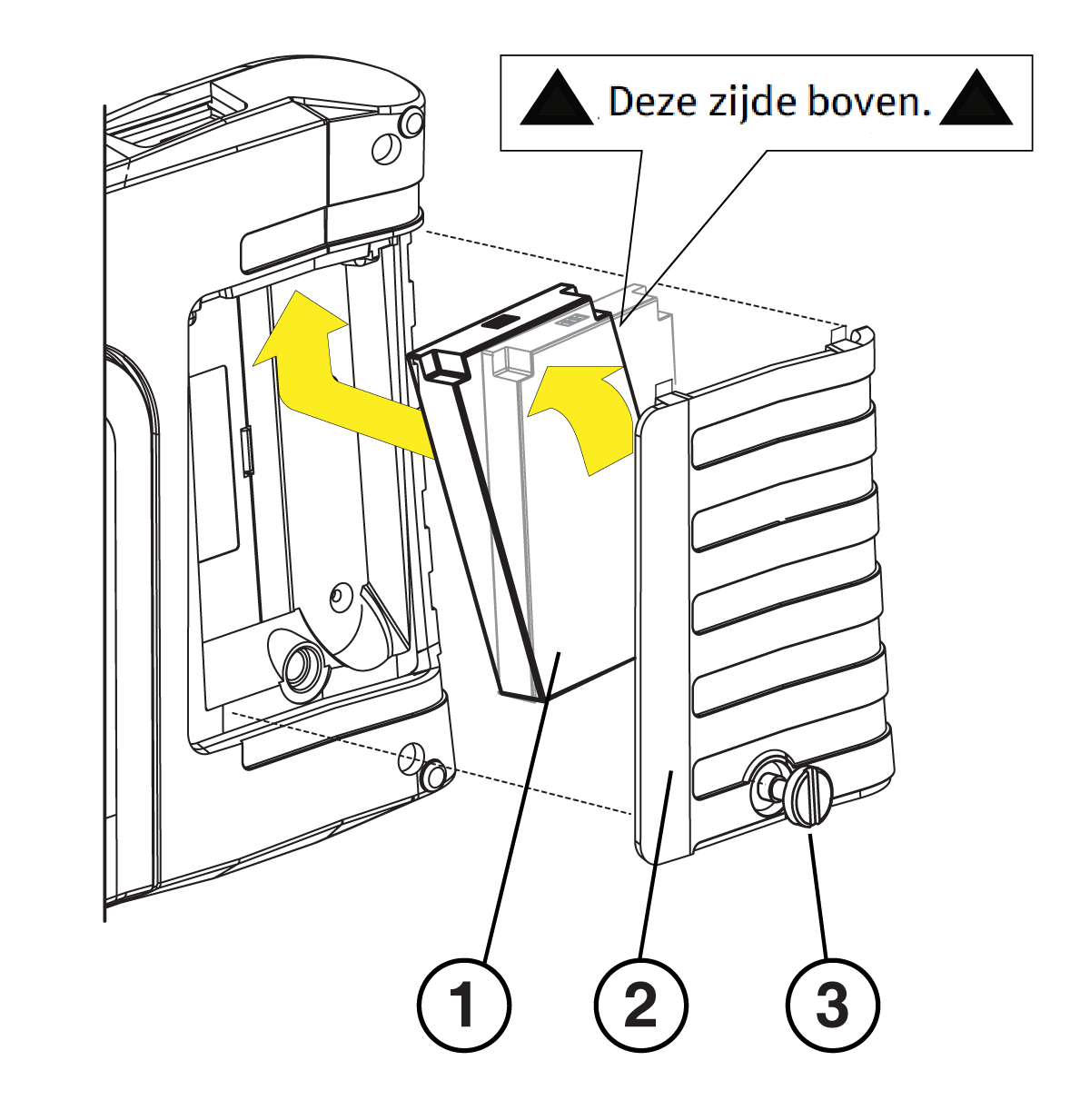

1. Verwijder de batterijklep, plaats het meegeleverde batterijpakket met de pijlen naar boven gericht en plaats de klep vervolgens terug.

Draai de schroef van de batterijklep niet te vast aan!

1. Batterijpakket
2. Batterijklep
3. Batterijklepschroef
2. Als u het instrument wilt inschakelen, drukt u op de toets Aan/uit.

Door de datakabel aan te sluiten op de DLC van het voertuig wordt het instrument ook van stroom voorzien.

1. Selecteer op het beginscherm Extra > Instellingen > Wifi configureren

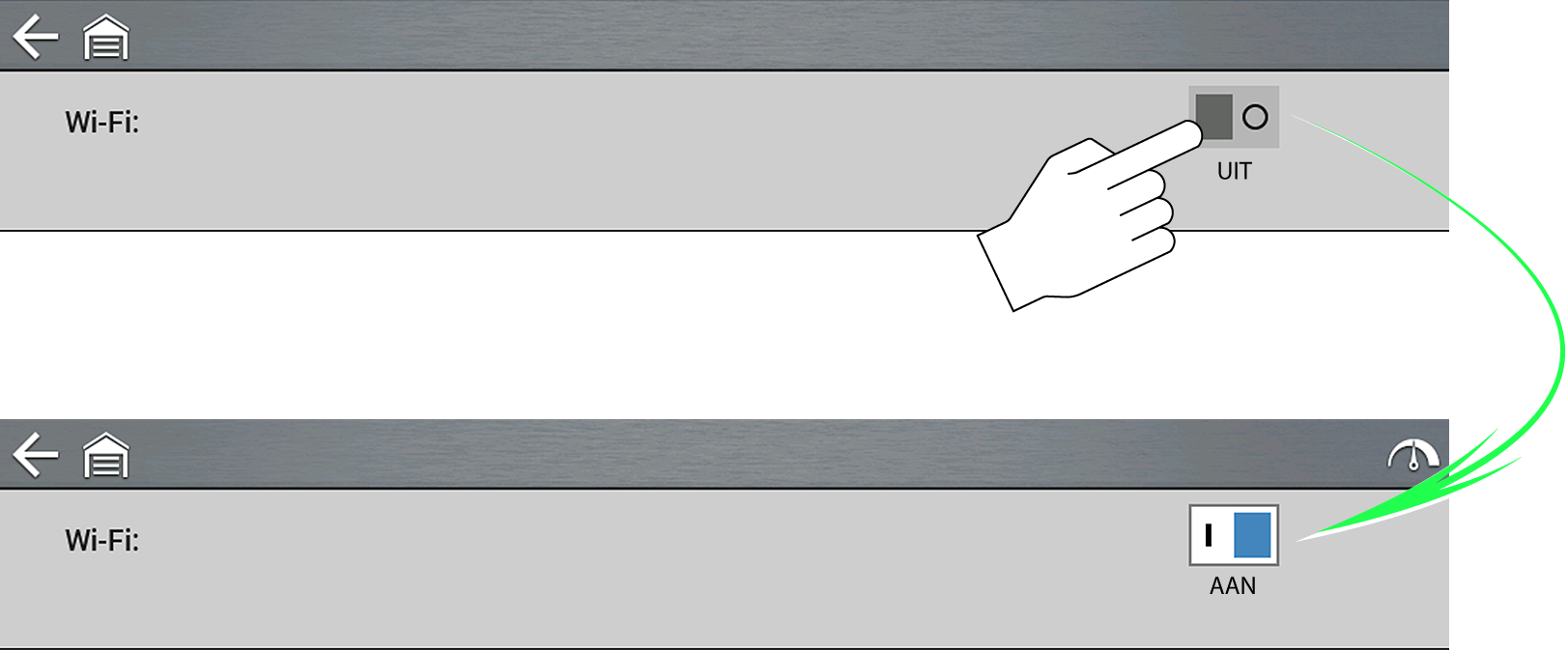

2. Raak het pictogram wifi aan/uit aan om wifi in te schakelen.

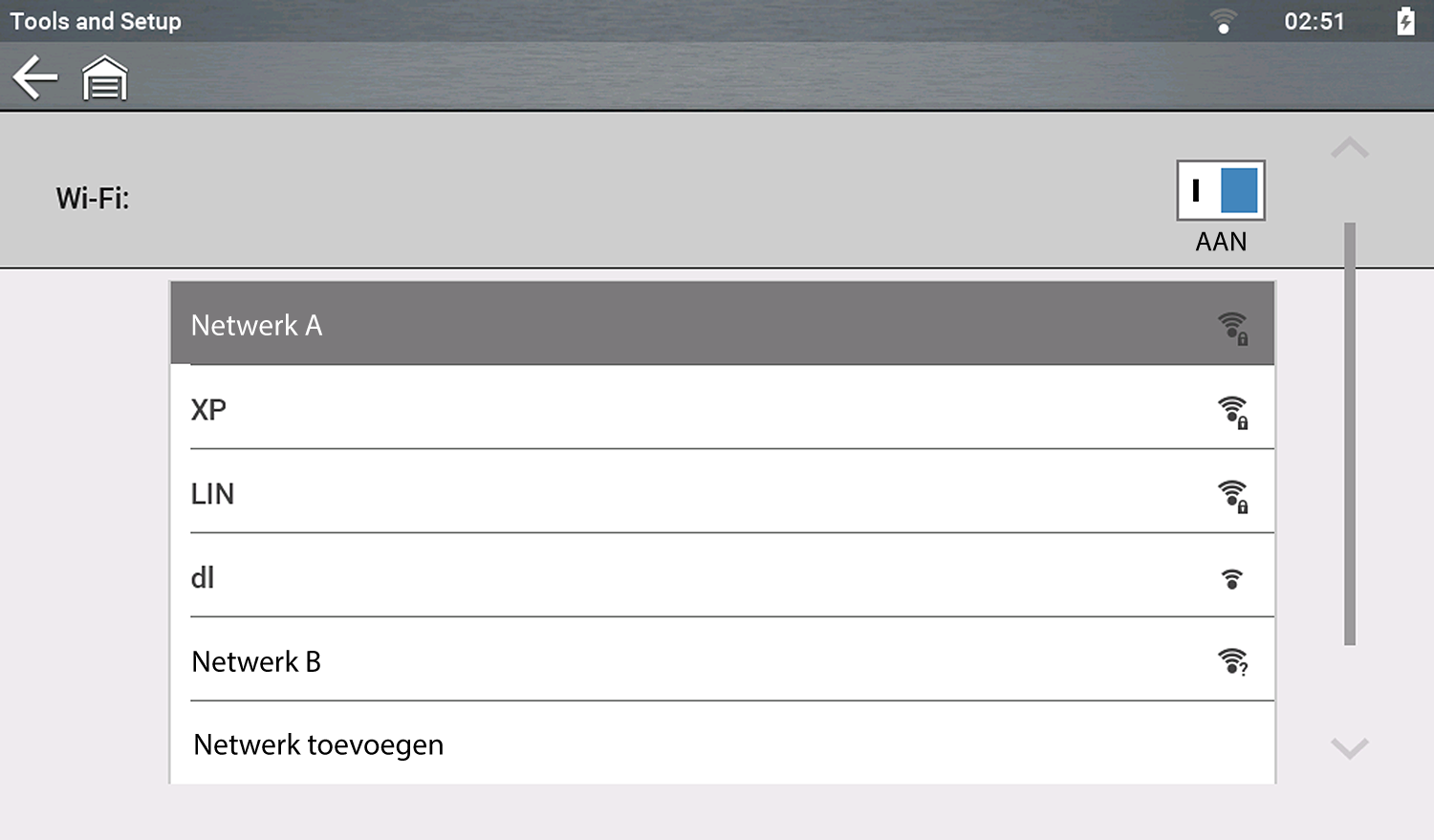

3. Selecteer uw netwerk uit de beschikbare netwerken, voer een wachtwoord in (indien nodig) en selecteer vervolgens OK.

Met Scanner is voertuigcommunicatie eenvoudig doordat de volledige scanfunctionaliteit ter beschikking is, inclusief de volgende functies en nog meer!

● Codescan - Meerdere systemen tegelijk scannen
● Datagrafieken - Meerdere grafieken tegelijk weergeven voor datavergelijkingsanalyse
● Functionele tests - Functionele componenttests en adaptief opnieuw leren uitvoeren

Basisbediening van de scanner

1. Selecteer Scanner in het beginscherm en selecteer vervolgens Automobiel.
2. Selecteer het Voertuigmerk en volg de aanwijzingen om het voertuig te identificeren.
3. Selecteer een systeem (bijv. Codescan, Motor, Transmissie, Carrosserie, enz.).
4. Volg de instructies op het scherm om de DA-4-datakabel aan te sluiten op de OBD-II-diagnoseconnector van het voertuig.
5. Sluit de DA-4-datakabel aan op het diagnose-instrument.
6. Volg de aanwijzingen om een Systeem te selecteren (bijv. Motor, ABS, Transmissie).
7. Selecteer een functie/test (bijv. menu Codes, Dataweergave, Functionele tests, enz.).

De OBD-II-datakabel is uitgerust met een LED om u te laten weten of het voertuig stroom levert aan het diagnose-instrument. Bovendien kan de geïntegreerde led-lamp u helpen bij het vinden en aansluiten van de datalinkconnector (DLC) van het voertuig.

Scanner - Aanvullende informatie

Scannerdemonstratie

Met het ingebouwde demonstratieprogramma kunt u scannerfuncties verkennen zonder daadwerkelijk verbinding te maken met een voertuig. Blijf op de hoogte door te navigeren door scannerbewerkingen, waaronder voertuigidentificatie, systeemselectie, codescan, PID-grafieken en meer!

1. Selecteer Scanner in het beginscherm.
2. Selecteer Demo in het menu Voertuigmerk.
3. Selecteer 2009 > Handmatige ID > 407 > 1.6L T-Diesel (9HZ).
4. Selecteer OK om het voertuig te bevestigen en selecteer vervolgens Doorgaan.
5. Selecteer Motormanagement > Doorgaan > Codes om de lijst met coderesultaten weer te geven.

Verkrijg snel toegang tot globale OBD-II/EOBD-codes, tests, en gegevens zonder dat u het voertuig hoeft te identificeren.

● EOBD - Hiermee krijgt u toegang tot OBD-II/EOBD-servicemodi (bijvoorbeeld $01 tot $0A), waarmee u de huidige diagnostische probleemcodes, parametergegevens, foutcontextinformatie, testresultaten O2-sensorbewaking, kalibratienummers en nog veel meer kunt bekijken.
● OBD-II statusoverzicht - Hiermee kunt u snel diagnostische probleemcodes, de status van de gereedheidscontrole en de status van storingslampjes controleren of wissen.

OBD-II / EOBD - Aanvullende informatie

Bespaar op insteltijd bij het hertesten van een auto en bekijk uw opgeslagen bestanden opnieuw.

● Voertuighistorie - Geeft een lijst weer van de vijfentwintig laatst geselecteerde auto's.
● Opgeslagen data bekijken - Geeft een lijst weer van alle opgeslagen databestanden, inclusief schermafbeeldingen.
● Opgeslagen gegevens verwijderen - Verwijdert opgeslagen bestanden permanent uit het geheugen.

Eerdere voertuigen en gegevens - Aanvullende informatie

Wijzig eenvoudig uw voorkeurinstellingen en zet de opgeslagen databestanden over op uw pc.

● Aansluiten op pc - Zet opgeslagen databestanden over op uw pc met een USB-kabel en ShopStream Connect™.
● Verbinding maken - Toont de autorisatiecodes die worden gebruikt om uw Snap-on Cloud-account te maken op ALTUSDRIVE.com.
● Snelknop configureren - De functie van de Snelknop wijzigen.
● Instellingen - Pas instellingen voor weergave en eenheidsmetingen aan.
● Systeeminformatie - Vind software en systeeminformatie.

Extra - Aanvullende informatie

Bekijk korte video's over het instellen en ga aan de slag met geselecteerde functies van uw diagnose-instrument.

● Wifi instellen
● De Snap-on Cloud installeren
● Codescanrapporten delen
● Uw software upgraden

Wifi vereist

Upload codescanresultaten automatisch naar de Snap-on Cloud en gebruik vervolgens uw mobiele apparaat voor het bekijken, afdrukken of delen van het voertuigsysteemrapport.

1. Selecteer op het beginscherm van het diagnose-instrument Extra > Instellingen > Wifi configureren.
2. Schakel wifi in en selecteer een netwerk.
3. Wanneer u bent verbonden, wordt er een scherm weergegeven met het serienummer, de pincode en de code van het apparaat die nodig zijn voor de registratie. Sla deze nummers op.
4. Gebruik een mobiel apparaat of pc, ga naar https://ALTUSDRIVE.com en selecteer Maak een individueel account aan in het inlogscherm.
5. Voer de gevraagde informatie in en maak een gebruikersnaam en wachtwoord aan, selecteer vervolgens Aanmaken.
6. Op het bevestigingsscherm dat aangeeft dat het gelukt is, selecteert u Klaar.
7. Log in met uw gebruikersnaam en wachtwoord.
8. Beantwoord de beveiligingsvragen en selecteer vervolgens Indienen.
9. Selecteer de tab Apparaatbeheer vanuit de Technicus Profile Manager.
10. Selecteer Apparaat toevoegen, voer uw Serienummer, PIN, Code, en Apparaatnaam in.
11. Meld u af bij de applicatie.
12. Log om te beginnen in met uw gebruikersnaam en wachtwoord op https://ALTUSDRIVE.com.

Zie voor meer informatie Snap-on Technicus-profiel en Snap-on Cloud

Gebruik Security Link om toegang te krijgen tot beveiligde gateways in bepaalde voertuigen. Zie voor meer informatie Security link

ShopStream Connect (SSC) is een gratis pc-toepassing waarmee u uw diagnose-instrument op uw pc kunt aansluiten.

1. Begin met het downloaden en installeren van de SSC-toepassing op uw pc.

Download SSC op: https://snap-on.eu/downloads/shopstream-download/

2. Sluit de USB-kabel aan op het diagnose-instrument en uw pc.
3. Selecteer op het diagnose-instrument Extra > Aansluiten op pc.
4. Gebruik de SSC-toepassing voor het volgende:
● Het afdrukken van databestanden en codescanrapporten
● Het downloaden van software-updates en -upgrades
● Het bidirectioneel overdragen van databestanden tussen het instrument en uw pc
● Het opslaan en beheren van databestanden
● Het toevoegen van opmerkingen aan uw databestanden

Zie voor meer informatie ShopStream Connect (SSC)

Voor uw veiligheid en de veiligheid van anderen dient u, voordat u dit apparaat gebruikt, de Belangrijke veiligheidsinformatie te lezen en te begrijpen.
