Scanner - Automobiel

Scanner is een menugestuurde applicatie die communiceert met de regelsystemen van een voertuig om toegang te krijgen tot diagnostische foutcodes (DTCs), parametergegevens (PIDs), functietesten, en meer.

Menu's, opties en procedures kunnen variëren per voertuig. De volgende instructies gelden voor de meeste OBD-II voertuigen. Niet alle voertuigen ondersteunen de Automatische Identificatie (Auto ID) en/of Instant ID optie.

1. Schakel de contactschakelaar van het voertuig in.
2. Sluit de datakabel aan op het DLC van het voertuig. Zie Datakabel / aansluitingen (zie hieronder).

Het diagnose-instrument gaat automatisch aan wanneer het is aangesloten op het voertuig:

3. Selecteer Scanner in het beginscherm.

Er worden instructies weergegeven op het scherm voor het aansluiten van de kabel tijdens het gebruik van de functie Scanner en de functie OBD-II/EOBD. Deze instructies omvatten mogelijk ook de locatie van de voertuig-DLC.

4. Afhankelijk van het voertuig kan Onmiddellijke ID voorkomen.
5. Als Instant ID niet wordt ondersteund, selecteer dan het merk van het voertuig (en bouwjaar, indien nodig), kies Automatische ID of Handmatige ID en voer de voertuiginformatie in bij de aanwijzingen op het scherm om verder te gaan.

Wanneer Automatische ID is geselecteerd, wordt het identificatieproces automatisch voltooid (indien ondersteund door het voertuig).

6. Selecteer een voertuigsysteem (bijvoorbeeld Motor, Transmissie, enz.)
7. Selecteer een Voertuigsysteemtest/functie (bijv. Codes-menu) om uit te voeren.

Er kan schade aan de elektronische regelmodule (ECM) van het voertuig optreden als de communicatie wordt onderbroken. Zorg ervoor dat de datakabel tijdens het testen altijd goed is aangesloten. Sluit alle tests af voordat u de testkabel ontkoppelt of het diagnose-instrument uitschakelt.

De Scannerfunctie blijft open zolang er een actieve communicatiekoppeling met het voertuig is. U moet deze communicatiekoppeling onderbreken om tests af te sluiten en het diagnose-instrument uit te schakelen. Er wordt een waarschuwingsbericht weergegeven als u probeert het diagnose-instrument uit te schakelen terwijl het met het voertuig communiceert.

8. Om de Scanner-voertuigcommunicatie af te sluiten, selecteert u het pictogram Home en selecteert u Voertuig afsluiten in het snelmenu.

Als uw diagnose-instrument en datakabel compatibel zijn met Ethernet-communicatie, wordt automatisch verbinding gemaakt met het voertuig.

Als uw diagnose-instrument en/of datakabel niet compatibel zijn met Ethernet-communicatie, wordt u mogelijk gevraagd een speciale datakabel aan te sluiten wanneer u verbinding probeert te maken. Bijvoorbeeld: "Gebruik de DA-4EA Ethernet-adapterkabel. Dit voertuig is uitgerust met een Ethernet-communicatiesysteem. Neem contact op met uw verkoopvertegenwoordiger voor meer informatie."

Om via Ethernet te communiceren, volgt u de aanwijzingen op het diagnose-instrument om de datakabel gemarkeerd met "DA-4E" of "DA-4EA" te gebruiken. Vervanging door een andere gegevenskabel kan resulteren in geen of een verkeerde communicatietoestand.

Snap-on ondersteunt Ethernet-communicatie voor geselecteerde Jaguar-, Land Rover- en Volvo-modellen.

Gebruik met uw diagnose-instrument alleen de geleverde gegevenskabel en/of de kabels uit de accessoires van de originele uitrusting. De totale lengte van de gegevenskabel mag niet langer zijn dan 2,9 meter (114,17 inch).

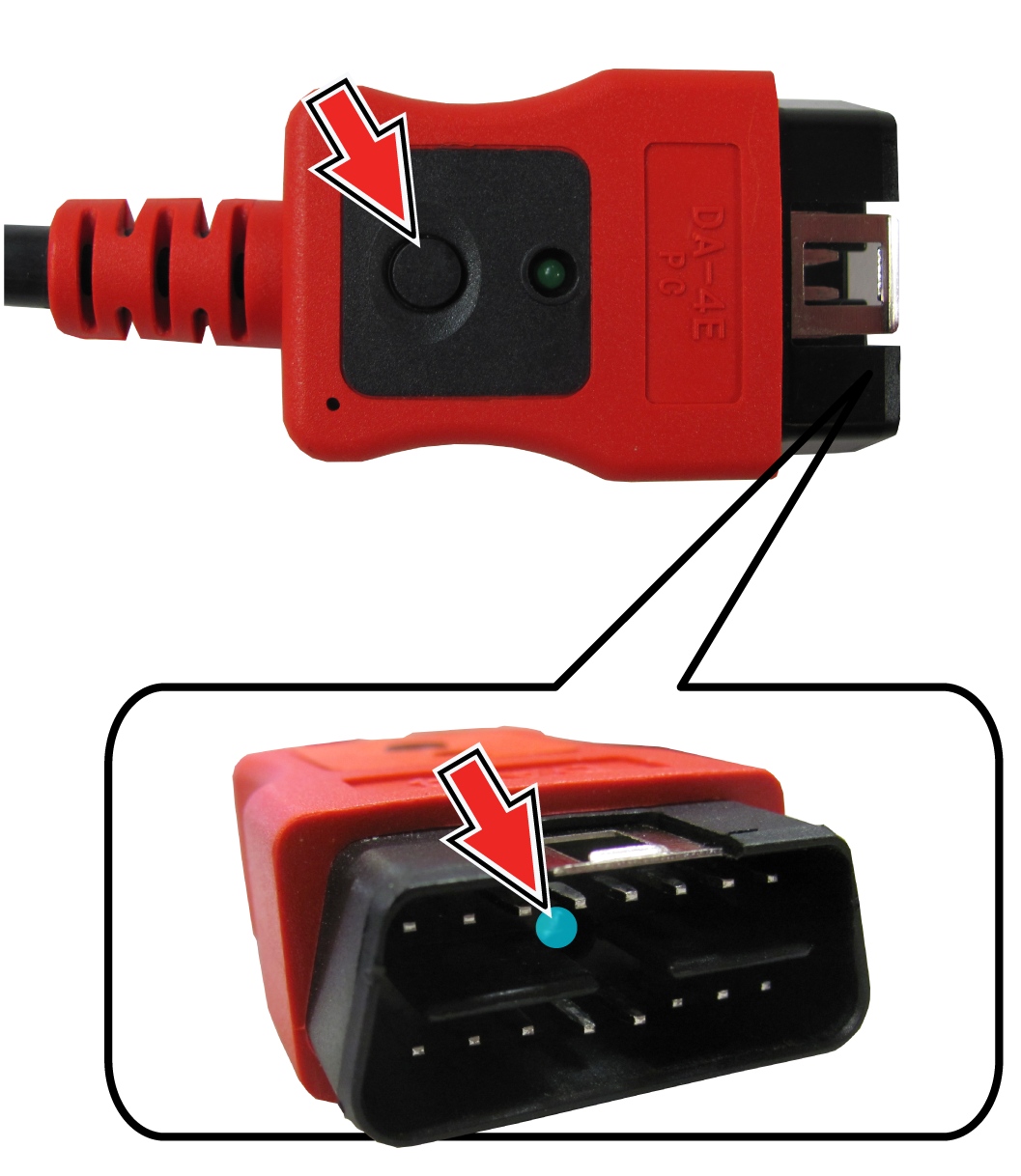

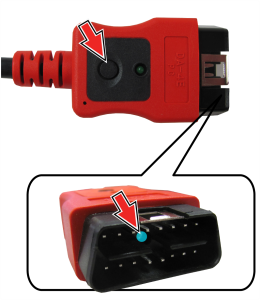

Het diagnose-instrument wordt automatisch ingeschakeld wanneer de gegevenskabel wordt verbonden met een voertuig dat een gegevenslinkconnector (DLC) heeft van 12 VDC. Een led-indicator op het DLC-einde van de gegevenskabel gaat branden wanneer er stroom naar de kabel wordt gevoerd. Als de led-indicator niet gaat branden, moet u de verbinding van de gegevenskabel controleren. Vervolgens moet u het DLC-voedingscircuit controleren.

Gedurende de voertuigidentificatie kunnen op het scherm instructies voor de kabelverbinding worden getoond, evenals de locatie van de gegevenslinkconnector.

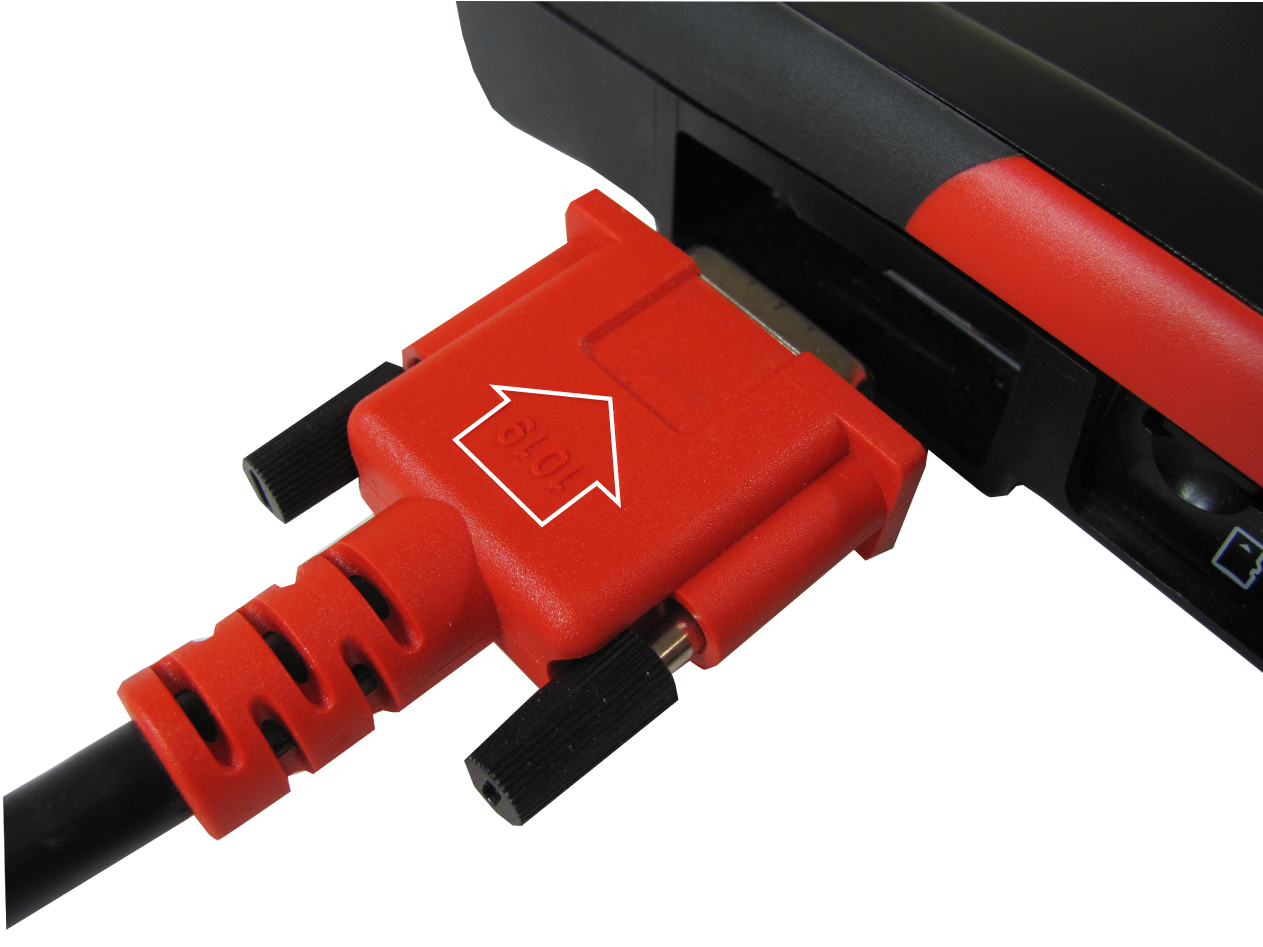

1. Voor voertuigen die voldoen aan OBD-II/EOBD sluit u de DA-4E-gegevenskabel (26-pins uiteinde) aan op het diagnose-instrument. Sluit de kabel aan met de pijl naar boven gericht.

De gegevenskabel bevat een led-lamp op het uiteinde van de voertuig DLC-connector. De LED wordt gevoed door de batterij van het diagnose-instrument

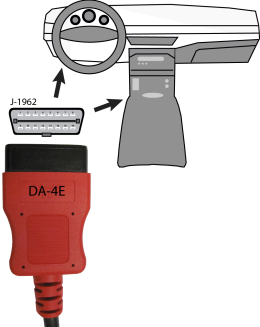

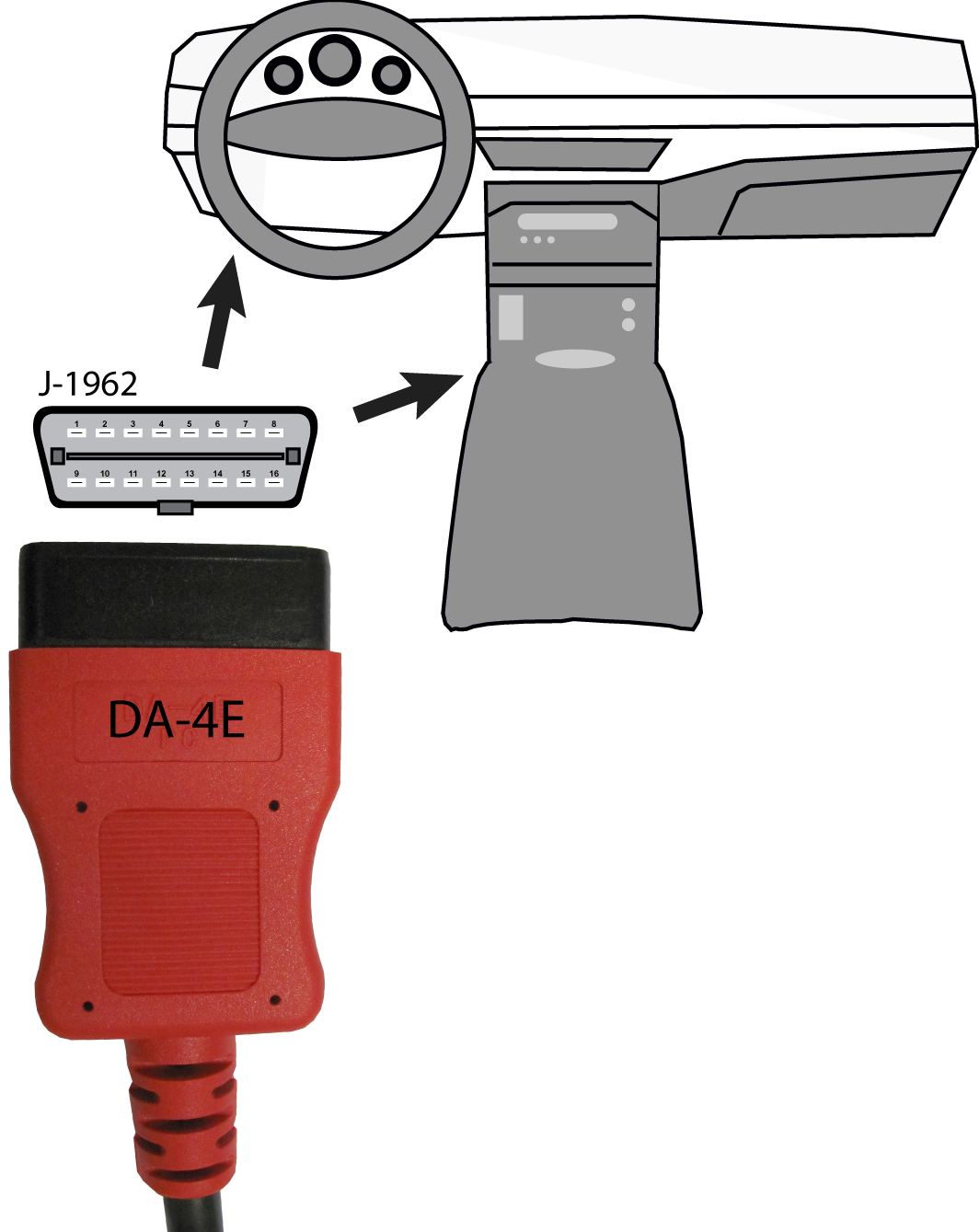

2. Verbind het 16-pins (J-1962) uiteinde van de DA-4E-kabel () met de gegevenslinkconnector van het voertuig.

Menu's, opties en procedures variëren per voertuig. Niet alle voertuigen ondersteunen Automatische identificatie en/of Instant identificatie.

Afhankelijk van het voertuig kan het voertuigidentificatieproces handmatige invoer van de voertuiginformatie vereisen of deze informatie automatisch invullen.

Handmatige identificatie

1. Zet de contactschakelaar van het voertuig aan en sluit de datakabel aan op het instrument en het voertuig.
2. Selecteer Scanner in het startscherm en volg de aanwijzingen om het merk en het jaar van het voertuig in te voeren.
3. Selecteer desgevraagd Automatische identificatie of Handmatige identificatie.
● Wanneer u Automatische identificatie of het pictogram van Automatische identificatie selecteert, wordt het automatische proces van voertuigidentificatie gestart.
● Wanneer u Handmatige identificatie selecteert, kunt u doorgaan met de handmatige identificatie van het voertuig.
4. Volg de aanwijzingen op het scherm om het voertuigidentificatieproces te voltooien en selecteer vervolgens OK om door te gaan.

Gegevenskabellocatie en verbindingsinformatie worden mogelijk meegeleverd.

Instant ID

Instant ID communiceert automatisch met het voertuig om het proces van de voertuigidentificatie te starten.

Operationele vereisten:

● Voertuigvereisten:
– Het voertuig moet Modus $09 VIN ondersteunen.
- Opmerking:Modus $09 VIN is verplicht op voertuigen vanaf bouwjaar 2008.
– Het voertuig moet zijn uitgerust met het Hi Speed CAN- of J1850-communicatieprotocol.
● Voor het verbinden van de gegevenskabel:

Zet de contactschakelaar van het voertuig aan en sluit de datakabel aan op het instrument en het voertuig.

Ongeveer 6 seconden na het opstarten klinkt er een hoorbare "pieptoon". Als het VIN is gelezen en bevestigd, selecteert u OK om door te gaan.

Wanneer u de functie Scanner verlaat tijdens de sessie waarin Instant ID werd gebruikt, zal het voertuig niet opnieuw worden geïdentificeerd wanneer u de functie Scanner opnieuw selecteert. Om het voertuig snel nogmaals te identificeren, selecteert u het voertuig bij Eerdere voertuigen en gegevens > Voertuiggeschiedenis

Alternatieve voertuigidentificatie

Als u een voertuig probeert te identificeren dat de scanner niet herkent, kunt u proberen communicatie tot stand te brengen met behulp van de OBDII/EOBD-functie.

Nadat het voertuig is geïdentificeerd, verschijnt een menu met beschikbare systemen en/of testopties.

Gebruik het pictogram van de Menuweergave om te schakelen tussen een gecategoriseerde en niet-gecategoriseerde lijstweergave.

Selecteer een systeem/testoptie zoals van toepassing.

Alleen de systemen/testopties die voor het voertuig worden ondersteund, worden weergegeven.

Typische systeemhoofdmenu-opties.

Zodra een systeem/testoptie is geselecteerd, worden de beschikbare opties voor dat systeem weergegeven in het Systeemhoofdmenu.

De menu's en de navigatie variëren afhankelijk van het voertuig.

Het hoofdmenu van het systeem kan het volgende bevatten:

● Menu Codes: hiermee worden records met diagnostische probleemcodes (DTC) vanuit de regelmodule van het voertuig weergegeven. Als u deze optie selecteert, kan een submenu met weergaveopties worden geopend.
● Codes wissen: hiermee worden DTC-records en andere gegevens uit de ECM gewist. Deze optie komt voor in het submenu Codes van sommige modellen.
● Gegevensweergave— geeft PID-gegevens weer van de elektronische controlemodule van het voertuig. Als u deze optie selecteert, kan een submenu met weergaveopties worden geopend.
● Functionele tests: geeft toegang tot specifieke subsysteemtests. De tests variëren afhankelijk van de fabrikant en het model.
● Actuatortests: lijkt op functionele tests; hiermee controleert u de werking van bepaalde actuators, zoals magneetkleppen en relais.
● Geheugenresets: hiermee kunt u adaptieve waarden voor bepaalde componenten opnieuw programmeren nadat u reparaties hebt uitgevoerd. Als u deze optie selecteert, wordt een submenu geopend. Voor sommige modellen bevinden deze opties zich in het menu voor functietests.
● Systeemtests: geeft toegang tot specifieke subsysteemtests. Het uitvoeren van deze tests lijkt op het uitvoeren van functionele tests.
● Generieke functies: hiermee krijgt u toegang tot bepaalde beschikbare algemene OBD II-functies in een speciaal menu (alleen voertuigen van 1996 en nieuwer).
● Problemen oplossen: biedt stapsgewijze procedures, waarbij indien nodig PID's worden geïntegreerd en probleemcodes worden opgevraagd, voor specifieke symptomen van het geïdentificeerde voertuig.
