Basisfuncties / Bediening / Navigatie

Om het diagnose-instrument handmatig in te schakelen, druk op de toets Aan/uit en laat deze los .

Het diagnose-instrument gaat automatisch aan wanneer:

●er een AC voedingstoevoer is aangesloten op het diagnose-instrument

Sluit de AC-voedingsadapter of de optionele stroomkabel nooit aan op het diagnose-instrument wanneer het apparaat communiceert met een voertuig.

●de datakabel is aangesloten op een voertuig (met 12 VDC op de datalinkconnector (DLC))

De stroom kan worden geleverd door middel van het volgende:

●Opgeladen intern batterijpakket
●AC-stroomvoorziening (opladen intern batterijpakket)
●De gegevenslinkconnector (DLC) van het voertuig (gegevenskabel van het diagnose-instrument aangesloten)

Alle voertuigcommunicatie moet worden beëindigd VOORDAT u het diagnose-instrument uitschakelt. Er wordt een waarschuwingsbericht weergegeven als u probeert het diagnose-instrument uit te schakelen wanneer dit met het voertuig communiceert. Als u het diagnose-instrument toch uitzet terwijl er wordt gecommuniceerd, kan dit bij sommige voertuigen tot ECM-problemen leiden. Ontkoppel de datakabel nooit terwijl het diagnose-instrument communiceert met de voertuig-ECM.

1. Sluit alle functies en communicatie met het voertuig af.
2. Volg alle aanwijzingen op het scherm om functies af te sluiten.
3. Druk op de toets Aan/uit en laat deze los .

Het gebruik van de procedure voor nooduitschakeling tijdens het communiceren met het voertuig-ECM kan bij sommige voertuigen leiden tot problemen met de ECM.

Tijdens normaal gebruik schakelt u het diagnose-instrument uit via de hierboven beschreven procedure Uitschakelen. De nooduitschakelingsprocedure dient alleen te worden gebruikt als het diagnose-instrument niet reageert op navigatie- of bedieningstoetsen of wanneer er sprake is van onregelmatig bedrijf. Als u een nooduitschakeling wilt afdwingen, houdt u de toets Aan/uit gedurende vijf seconden ingedrukt, totdat het diagnose-instrument wordt uitgeschakeld.

Er zijn vier druktoetsen en een multi-directioneel bedieningselement dat zich rechts op het diagnose-instrument bevindt. Alle overige bewerkingen met het diagnose-instrument worden beheerd via het aanraakscherm.

Voor de meeste bewerkingen worden de bedieningselementen van het aanraakscherm gebruikt, maar de bedieningstoetsen kunnen ook worden gebruikt om te navigeren en functies te selecteren.

Item

Knop

Beschrijving

1

–

Stroomaansluiting

2

–

Led-indicator van de batterijstatus

3

–

Mini USB-aansluiting

4

–

Micro Secure Digital-kaart (uSD)

Bevat programmering van het besturingssysteem.

BELANGRIJK
De uSD-kaart moet geïnstalleerd zijn
voor gebruik. Verwijder de kaart
niet.

5

–

Datakabelconnector

6

N/Annuleren

J/Accepteren

Pijltoetsen

S (Snelkoppeling)

Programmeerbare functieknop
die een snelkoppeling kan bieden voor
het uitvoeren van verschillende routinetaken

Aan/uit

7

–

Uitklapbare standaard

8

–

Batterijklep

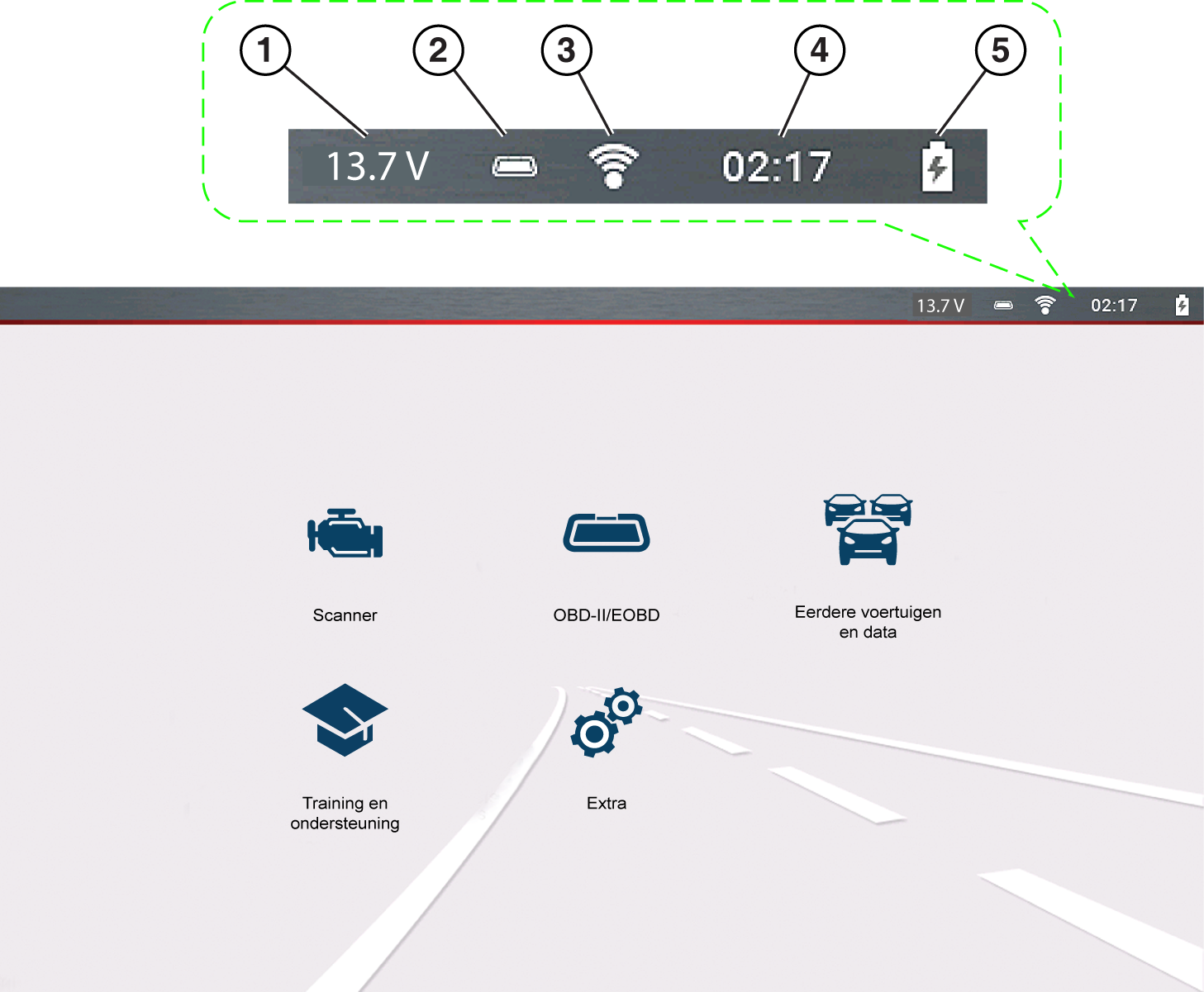

Het beginscherm bevat een titelbalk en hoofgedeelte. Het beginscherm bevat de primaire functiepictogrammen van het diagnose-instrument.

Gemeenschappelijke titelbalkpictogrammen / indicatoren

1.Spanning van gegevenslinkconnector van het voertuig
2.Actieve status van voertuigcommunicatie
3.Status van wifi-verbinding
4.Tijd van de dag
5.Oplaadniveau van batterijpakket en status van stroomverbinding

Pictogram

Functie

Pictogram

Functie

Volledig oplaadniveau van batterijpakket

Externe voeding aangesloten
- Geeft aan dat het batterijpakket wordt opgeladen

Laag oplaadniveau van batterijpakket

Wifi-signaalsterkte

Software-update wordt gedownload

Software-update klaar om te installeren

Fout bij downloaden van software-update





Naam

Pictogram

Beschrijving

Scanner

Hiermee kunt u diagnostische foutcodes ophalen
(DTC's), PID-gegevens bekijken en diagnostische tests uitvoeren.

OBD-II/EOBD

Biedt u toegang tot generieke OBD-II/EOBD-gegevens

en -tests zonder het te testen voertuig te identificeren.

Vorig
Voertuigen en gegevens

Hiermee kunt u het diagnose-instrument snel opnieuw configureren naar

een recent getest voertuig en om toegang te krijgen tot opgeslagen gegevensbestanden.

Training en ondersteuning

Training en ondersteuning biedt informatie over het instellen

en gebruiken van geselecteerde functies van uw diagnose-instrument.

Extra

Hiermee kunt u de instellingen van het diagnose-instrument aanpassen aan uw

persoonlijke voorkeuren en andere speciale functies uitvoeren.

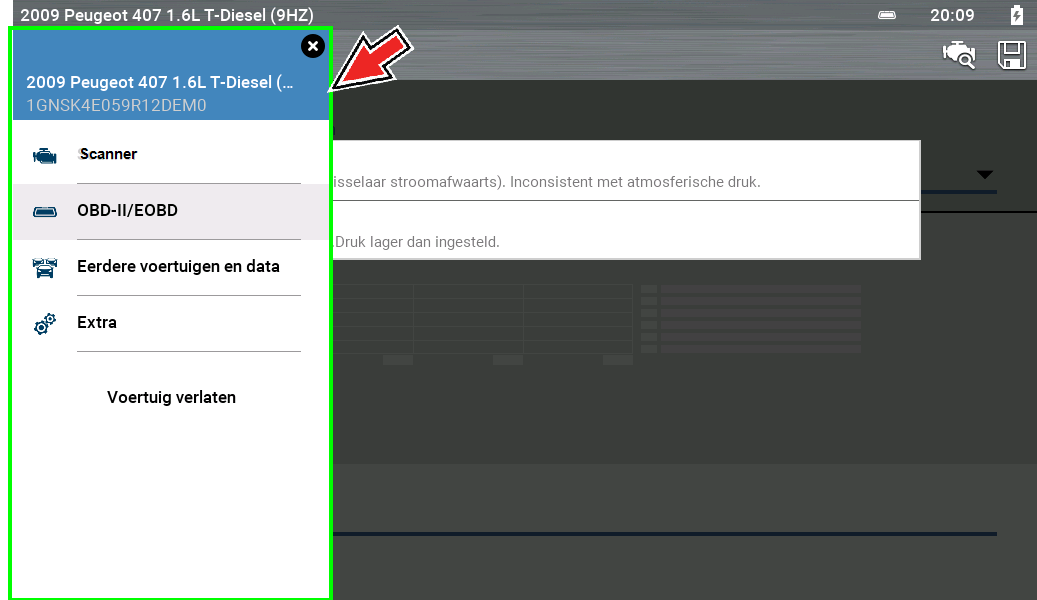

Gebruik het snelmenu als snelkoppeling om tussen functies te 'springen' of om het actieve voertuig af te sluiten. Dit menu is beschikbaar in de meeste functies (na de identificatie van een voertuig) en is applicatiegevoelig. Dat betekent dat het alleen toepasselijke links biedt op basis van uw locatie in de software.

Wanneer u het pictogram Home selecteert, wordt het snelmenu geopend, afhankelijk van uw locatie in de software.
