Operazioni preliminari
Fare clic sull'immagine da espandere, fare di nuovo clic per ripristinare le dimensioni originarie. Provare sull'immagine precedente! Non si applica a tutte le immagini/illustrazioni.
Utilizzare il pulsante INDIETRO del browser per visualizzare l'ultima pagina visitata. Per ulteriori informazioni su come utilizzare l'applicazione, vedere Informazioni sulla guida.

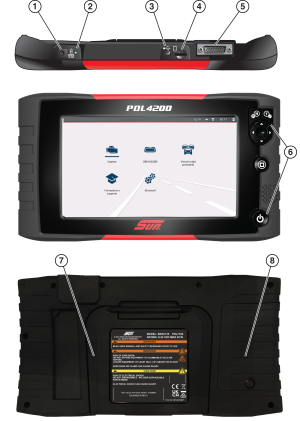

Sono presenti quattro pulsanti di comando "a pressione" e un tasto multi-direzionale "a tastierino" nella parte destra dello strumento diagnostico. Tutte le altre operazioni dello strumento diagnostico sono controllate tramite il touch-screen.
I controlli sul touch-screen vengono utilizzati per la maggior parte delle operazioni, sebbene possano essere utilizzati per esplorare e selezionare le funzioni anche i pulsanti di comando.
|
Elemento |
Tasto |
Descrizione |
|
|---|---|---|---|
|
1 |
– |
Presa di Accensione |
|
|
2 |
– |
LED indicatore stato batteria |
|
|
3 |
– |
Presa Mini USB |
|
|
4 |
– |
Scheda digitale sicura micro (uSD)
|
|
|
5 |
– |
Connettore per cavo dati |
|
|
6 |
|
N/Annulla |
|
|
|
S/Accetta |
||
|
|
Pulsanti direzionali |
||
|
|
S (scelta rapida)
|
||
|
|
Accensione (On/Off) |
||
|
7 |
– |
Supporto pieghevole |
|
|
8 |
– |
Coperchio della batteria |
|
| 1. | Rimuovere il coperchio della batteria e installare il gruppo batterie in dotazione con le frecce rivolte verso l'alto, quindi riapplicare il coperchio. |
Non serrare eccessivamente la vite del coperchio della batteria!
| 1. | Gruppo batterie |
| 2. | Coperchio della batteria |
| 3. | Vite del coperchio della batteria |
| 2. | Per accendere lo strumento, premere e rilasciare il pulsante di Accensione . |
Collegando il cavo dati al DLC del veicolo si accende anche lo strumento diagnostico.
Scanner semplifica le comunicazioni con il veicolo, offrendo funzionalità di scansione complete, incluse le seguenti funzionalità, tra le altre!
| ● | Scansione codici: scansione di più sistemi in una sola operazione |
| ● | Tracciamento di grafici dati: consultazione di diversi grafici contemporaneamente, per un'analisi per confronto dei dati |
| ● | Prove funzionali: esegue le prove funzionali sui componenti e i riapprendimenti adattivi |
Nozioni base sullo scanner
| 1. | Selezionare Scanner nella schermata principale, quindi scegliere Auto. |
| 2. | Selezionare Marca del veicolo e seguire le istruzioni sullo schermo per identificare il veicolo. |
| 3. | Selezionare un sistema (p.es. scansione codici, motore, cambio, carrozzeria, ecc.). |
| 4. | Seguire le istruzioni sullo schermo per collegare il cavo dati DA-4 al connettore diagnostico OBD-II del veicolo. |
| 5. | Collegare il cavo dati DA-4 allo strumento diagnostico. |
| 6. | Seguire le istruzioni per selezionare un sistema (p.es. motore, ABS, cambio). |
| 7. | Scegliere una funzione/prova (p.es. menu codici, scansione codici, visualizzazione dati). |
Il cavo dati OBD-II è dotato di un LED che segnala se il veicolo sta alimentando o meno lo strumento diagnostico. Inoltre, la torcia elettrica LED integrata aiuta a trovare e a connettersi al connettore di collegamento dati (DLC, Data link Connector) del veicolo.
Scanner - Informazioni supplementari
Dimostrazione scanner
Il programma di dimostrazione integrato permette di esplorare le funzioni dello scanner senza effettivamente connettersi a un veicolo. Per ottenere tutte le informazioni, basta esplorare le funzioni dello scanner, tra cui identificazione del veicolo, selezione di un sistema, scansione codici, grafico PID e molto altro!
| 1. | Selezionare Scanner nella schermata principale. |
| 2. | Selezionare Dimostrazione nel menu della marca del veicolo. |
| 3. | Selezionare 2009 > Identificazione manuale > 407 > 1,6 L T-Diesel (9 HZ). |
| 4. | Premere OK per confermare il veicolo, quindi selezionare Continua. |
| 5. | Selezionare Gestione motore > Continua > Codici, per visualizzare l'elenco dei risultati dei codici. |
Accesso rapido a codici OBD-II/EOBD globali, prove e dati senza dover identificare il veicolo
| ● | EOBD: accesso alle modalità di servizio OBD-II/EOBD (p.es. da $01 a $0A), per visualizzare i codici diagnostici di guasto attuali, i dati sui parametri, le informazioni sui fermi immagine, i risultati delle prove di monitoraggio del sensore O2, controllare i numeri di calibrazione e molto altro! |
| ● | Controllo funzionamento OBD-II: rapido controllo o cancellazione dei codici diagnostici di guasto, verifica dello stato del monitoraggio della condizione di pronto e stato della spia MIL. |
Per risparmiare tempo durante un ulteriore collaudo di un veicolo e rivedere i file salvati.
| ● | Cronologia veicolo: elenca gli ultimi venticinque veicoli selezionati. |
| ● | Visualizza dati salvati: elenca tutti i file di dati salvati, comprese le immagini dello schermo. |
| ● | Elimina dati salvati: cancella definitivamente i file salvati dalla memoria. |
Modifica semplificata delle impostazioni in base alle preferenze e trasferimento dei file dati salvati sul PC.
| ● | Collegamento a PC: trasferisci i file di dati salvati sul PC tramite un cavo USB e ShopStream Connect™. |
| ● | Connettiti: trova i codici di autorizzazione per creare un account sul cloud di Snap-on in ALTUSDRIVE.com. |
| ● | Configurazione del pulsante di scelta rapida: modifica della funzione del pulsante di scelta rapida. |
| ● | Impostazioni: modifica le impostazioni di visualizzazione e l'unità di misura. |
| ● | Informazioni di sistema: trova il software, il numero di serie e le informazioni sul sistema. |
Fornisce brevi video su come configurare e iniziare a usare alcune funzioni dello strumento diagnostico.
| ● | Configurazione del Wi-Fi |
| ● | Configurazione del cloud di Snap-on |
| ● | Condivisione dei report sulla scansione codici |
| ● | Aggiornamento del software dell'utente |
Richiesto Wi-Fi
Trasferimento automatico dei risultati della scansione codici nel cloud di Snap-on e successivo utilizzo del dispositivo mobile per accedere, stampare e condividere i report sul sistema del veicolo.
| 1. | Nella schermata iniziale dello strumento diagnostico, selezionare Strumenti > Impostazioni > Configura Wi-Fi,. |

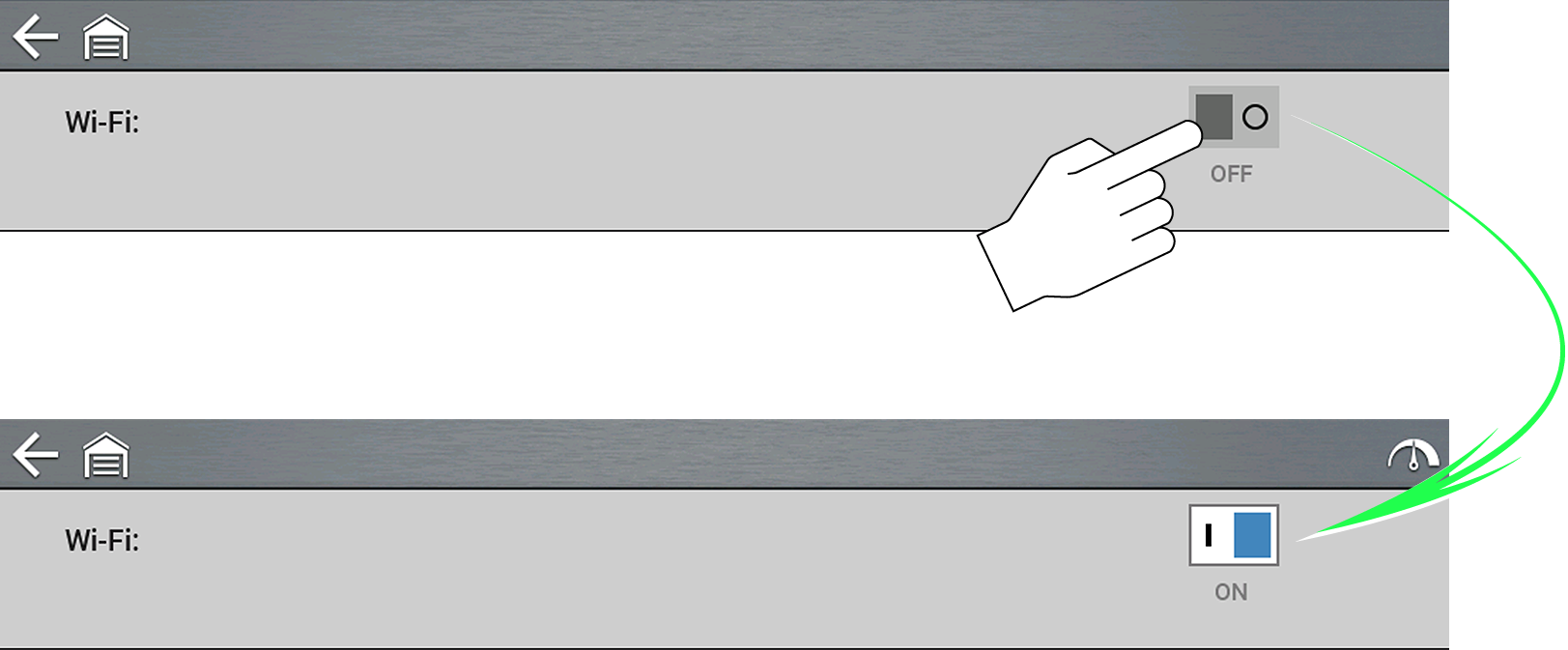

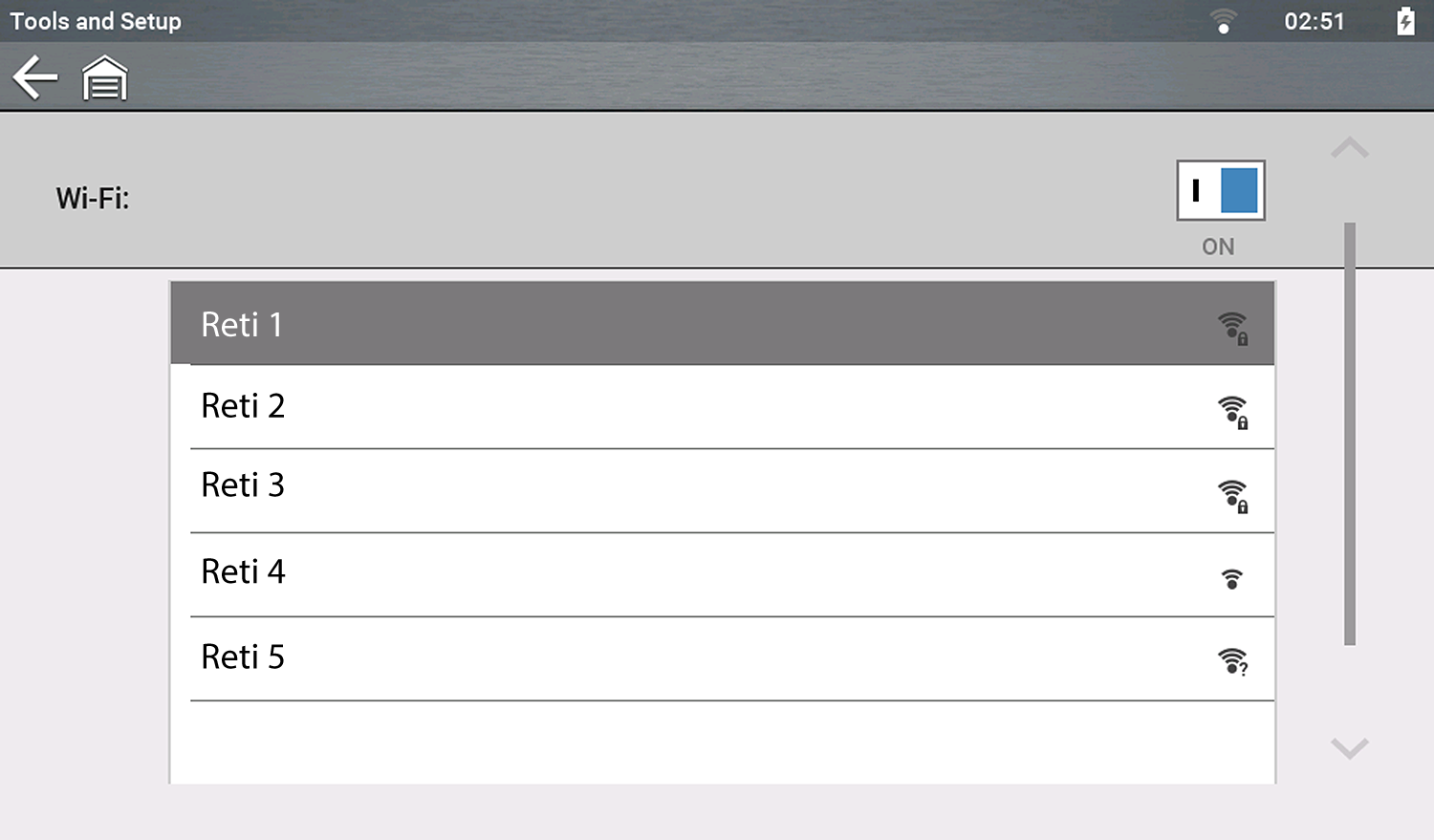

| 2. | Attivare il Wi-Fi e selezionare una rete. |
| 3. | Quando viene stabilito il collegamento, viene visualizzata una schermata contenente numero di serie del dispositivo, PINe codice necessari per la registrazione. Registrare questi numeri. |
| 4. | Da un dispositivo mobile o un PC, visitare https://ALTUSDRIVE.com e selezionare Crea account individuale nella schermata di accesso. |
| 5. | Inserire le informazioni richieste e creare nome utente e password, quindi scegliere Crea . |
| 6. | Nella schermata di conferma dell'operazione, selezionare Fatto. |
| 7. | Accedere utilizzando nome utente e password. |
| 8. | Rispondere alle domande di sicurezza, quindi selezionare Invia. |
| 9. | Da Gestione profilo tecnico, selezionare la scheda Gestione dispositivi. |
| 10. | Selezionare Aggiungi dispositivo e inserire numero di serie, PIN, codice e nome del dispositivo. |
| 11. | Uscire dall'applicazione. |
| 12. | Per iniziare, accedere utilizzando il nome utente e la password su https://ALTUSDRIVE.com. |
Per ulteriori informazioni, vedere il profilo tecnico Snap-on e il cloud di Snap-on
Utilizzare Security Link per accedere ai gateway sicuri di alcuni veicoli selezionati. Per ulteriori informazioni, vedere Security Link
ShopStream Connect (SSC) è un'applicazione per PC disponibile senza costi aggiuntivi che permette di connettersi allo strumento diagnostico dal PC.
| 1. | Scaricare e installare l'applicazione SSC sul PC. |
Scaricare SSC da:https://eu.sun-workshopsolutions.com/it/products/shopstream_connect
| 2. | Collegare il cavo USB allo strumento diagnostico e al PC. |
| 3. | Nello strumento diagnostico, selezionare Strumenti > Collegamento a PC. |
| 4. | Utilizzare l'applicazione SSC a: |
| ● | Stampare i file di dati e i report della scansione codici |
| ● | Scaricare aggiornamenti e upgrade del software |
| ● | Trasferire i file di dati bidirezionalmente tra lo strumento e il PC |
| ● | Salvare e gestire i file di dati |
| ● | Aggiungere note ai file di dati |
Per ulteriori informazioni, vedere ShopStream Connect (SSC)
Per la sicurezza dell'utente e di terzi, prima di utilizzare il presente dispositivo leggere e comprendere le Informazioni importanti sulla sicurezza.
.
